Växlar och växelmotorer

HEAVY DUTY-växlar för krävande applikationer upp till 35 000 Nm

• 4 växelstorlekar
• Effektområde: 14–228 kW (n₁ ≈ 1 400 rpm)
• Reduktionsförhållande: i = 16,8–585,4
• 2 till 4-stegs utföranden
• Utgående vridmoment 13 000 Nm – 35 000 Nm
• Utgående axlar med olika diametrar
• Flera olika axel- och motoranslutningsalternativ
• Olika tillbehör, såsom ihåliga axlar med krympkoppling, momentarmar, backspärrar samt olika fläns- och axellösningar

H-serien kompletterar Tramecs breda växelsortiment och erbjuder lösningar för användningsområden där högt vridmoment, kontinuerlig drift och utmärkt driftsäkerhet krävs. Typiska applikationer är till exempel transportörer inom gruvindustrin, tunga lyftanordningar, krossar, blandare samt utrustning för återvinningsprocesser. I dessa användningsområden krävs att kraftöverföringslösningarna klarar stora belastningar och krävande driftsförhållanden dygnet runt.

Konstruerad för höga moment

Heavy Duty -serien består av cylindriska växlar och cylindriska koniska växlar med ett momentområde från cirka 13 100 Nm upp till 35 000 Nm. Växlarna finns i fyra storlekar och kan levereras med 2–4 steg. Dessutom finns ett brett utbud av utväxlingsförhållanden, vilket möjliggör optimering för olika användningsområden. Vid konstruktionen av växlarna har särskild uppmärksamhet ägnats åt verkningsgrad, hållbarhet och servicevänlighet. Det robusta gjutjärnshuset ger utmärkt mekanisk styrka och effektiv vibrationsdämpning, vilket är särskilt viktigt i applikationer med stora belastningar.

Servicevänlighet minskar stilleståndstiden

En av de mest betydande egenskaperna hos H-serien är det horisontellt delade gjutjärnshuset. Denna lösning underlättar både installation och underhåll, eftersom man får tillgång till växelns inre komponenter utan att behöva demontera hela enheten. Detta påskyndar inspektioner, underhåll och eventuella reparationer direkt på installationsplatsen. Inom industrins underhåll kan varje sparad underhållstimme innebära betydande kostnadsbesparingar. Därför har servicevänlighet blivit en allt viktigare egenskap, särskilt i gruvor, återvinningsanläggningar och processindustriella miljöer.

Flexibla installationsalternativ

H-seriens växlar finns med flera olika axel- och motoranslutningsalternativ. Sortimentet inkluderar även olika tillbehör, såsom ihåliga axlar med krympkoppling, momentarmar, backspärrar samt olika fläns- och axellösningar. På så sätt kan växeln effektivt anpassas till nya eller befintliga drivsystem.

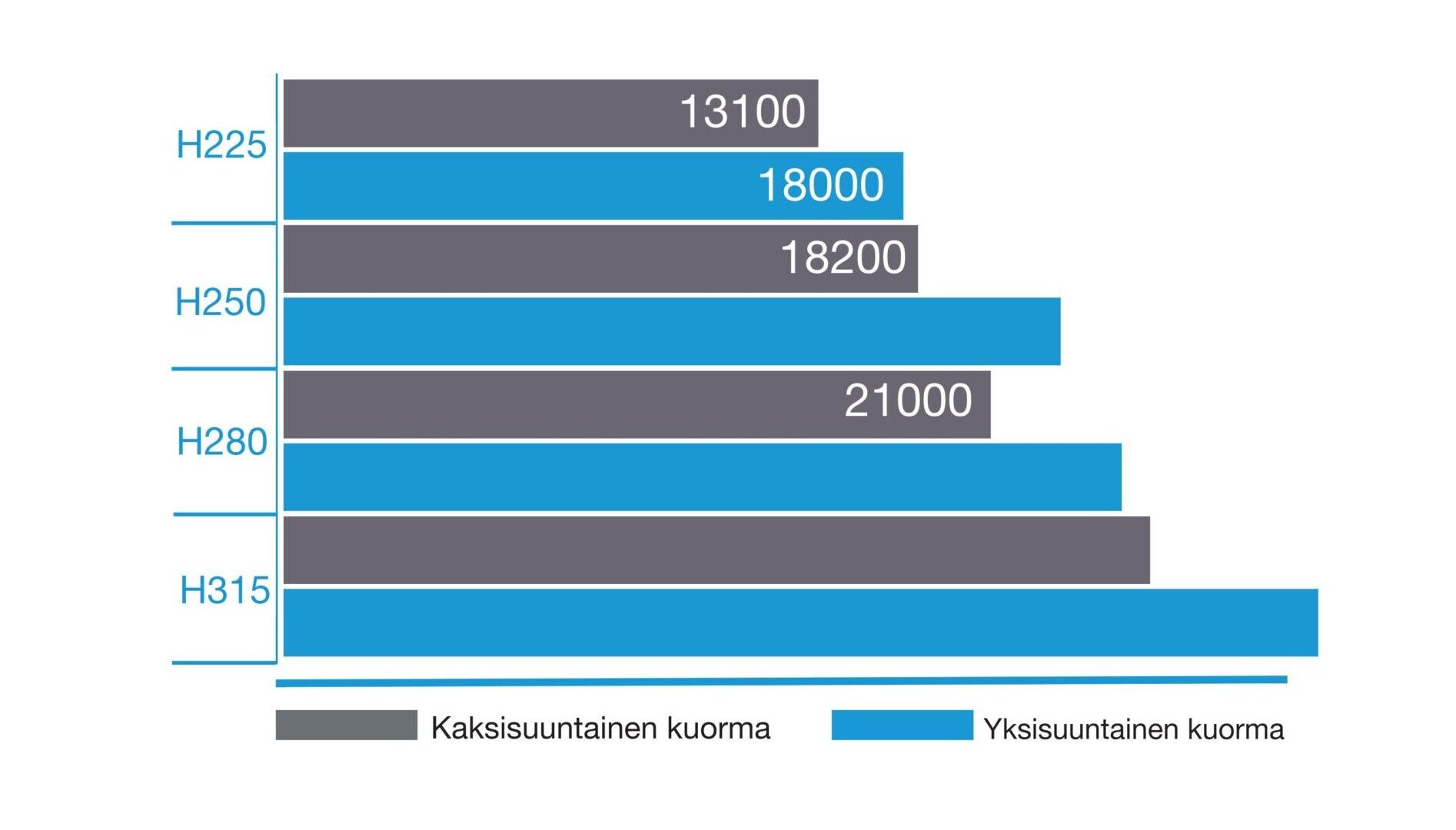

Storlekstabell

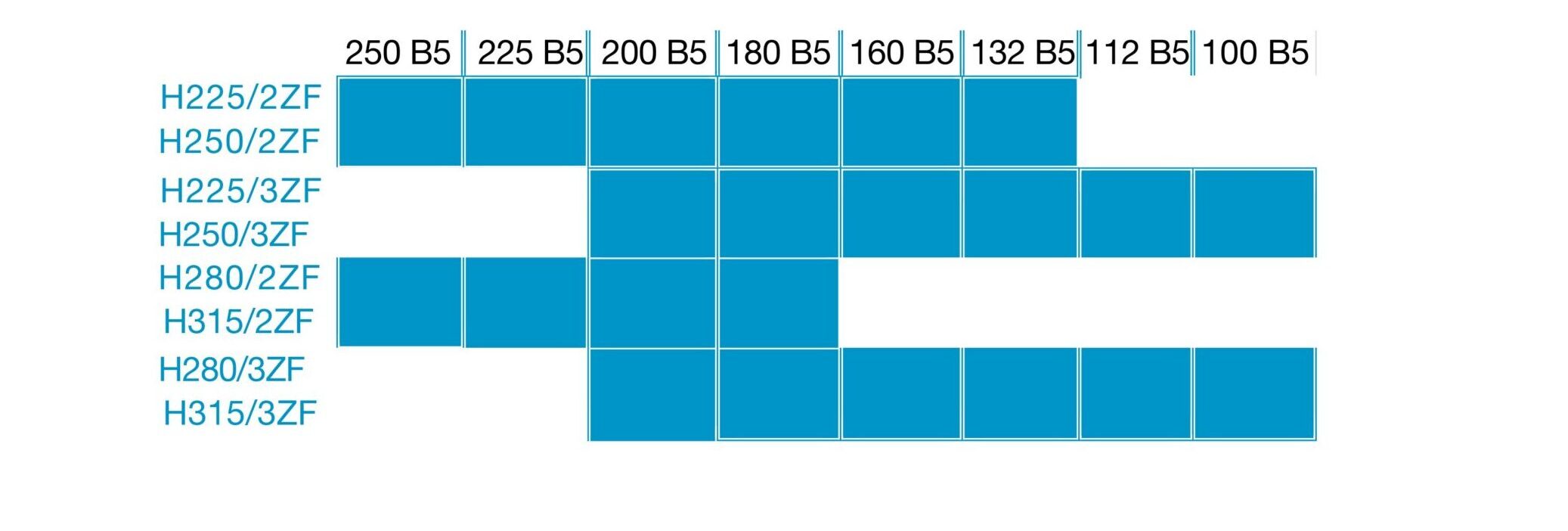

IEC-anslutning
